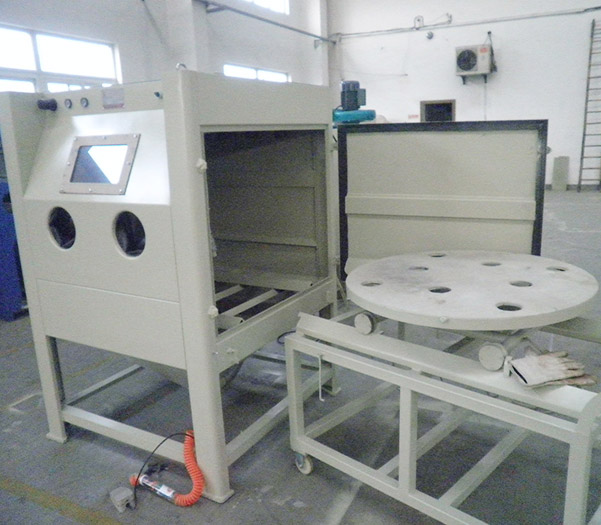

吉川模具噴砂機-JCK1010F-A
山東噴砂機噴砂設備公司是一家集表面處理和高新技術研究開發、設計、制造、銷售為一體的現代化高科技型企業，同時也是同行業較具規模實力的制造商。
該方案是根據貴公司的產品特性而專門設計的（非標準型）推車式噴砂機。
本機外觀設計新穎合理，整機高度適中，一體式結構，手動推車攜帶轉盤，可自由進出，磨料回收，排風效果好，可耐高溫等特點。由主機噴砂系統、空氣壓縮系統（客戶自備）、電氣系統等組成。
工作方式：手動打開左側工件進出門，人工將工件放在推車架上，推動臺車將工件送入噴砂艙內，手動關閉艙門，操作工人在機器手孔位置手拿噴**對工件進行噴砂，噴砂完畢，用吹砂**將工件表面的砂塵吹凈，手動打開艙門，將推車拉出機艙，人工取下已加工好的工件并放上未加工的工件，循環操作即可。
二、模具噴砂機工作原理
本機采用吸入式噴砂，即利用壓縮空氣在噴**內高速流動形成負壓產生引射作用，將旋風分離器貯箱內的磨料通過膠管吸入噴**內，然后隨壓縮空氣流由噴嘴高速噴射到工件的表面，達到噴砂加工的目的。
三、模機噴砂機的特點
1、本機設計新穎，結構簡單可靠，操作方便，加工效能好，能源消耗低。
2、本機配置有可調式旋風分離器，能將可以再繼續使用的磨料和無用的微小粉塵分離，吸塵器只吸收粉塵，因此能大大降低磨料的消耗。
3、本機主要零部件采用優質進口件，安全可靠，使用壽命長。
4、本機配置有活動式轉臺，一機兩用，方便自如。
5、本機是專門為各類模具、玻璃制品、重力壓力模等工件的噴砂而設計的。
四、本機用途
本機能完成清理鍛鑄件、焊接件、熱處理件、沖壓件及機械加工件的粗糙表面、去氧化皮、殖鹽和毛刺、用于噴涂、電鍍前的預處理工序。
本機還用作噴玻璃丸、強化光飾零件表面。
本機適用于中、小零件單件小批量生產。
本機特別適合于模具、燈飾等中型較重工件的表面處理。
五、模具噴砂機主要技術規格：
外 形 尺寸：1000（L）*1000（W）*1800（H）
工作艙尺寸：900（L）* 800（W）* 650（H）
電 源：220V，50HZ
重 量：320KG
機器照明燈：220V，13W泛光節能燈。
壓縮空氣源：壓力2-8bar(kg/cm2);
流量0.4m-1.2m3/min干燥的清潔及壓縮空氣。
分離器電機：220V ，50HZ ，550W 。
分離器風量：8.5m3/min 。
工 作 臺：直徑600mm手動轉盤，轉盤可推出現承接工件，載重150kg。
六、壓縮空氣源
壓縮空氣耗氣消耗量：（使用噴**噴嘴孔徑8mm，氣嘴孔徑4mm）
|
壓縮空氣壓力
|
2.8
|
4.2
|
5.6
|
7.0
|
|
壓縮空氣耗氣量（m3/min）
|
0.54
|
0.76
|
0.96
|
1.19
|
